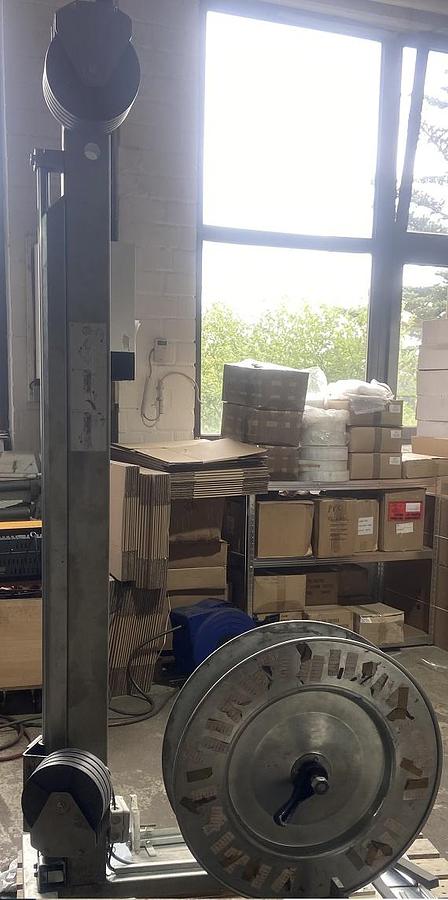

2017 Strapex H40U-C

Automatische Umreifungsmaschine Horizontalumreifung Typ H40U-C

Baujahr: 2017

Hersteller: Strapex

Umreifung:

Zykluszeit: ca. 10 Sekunden pro Umreifung

Vertikalgeschwindigkeit:

Ca. 200 mm/s

Automatischer Stopp der vertikalen Bewegung bei Hindernissen

Bandspannung:

200–2200 N, einstellbar über Potentiometer, elektronisch gesteuert

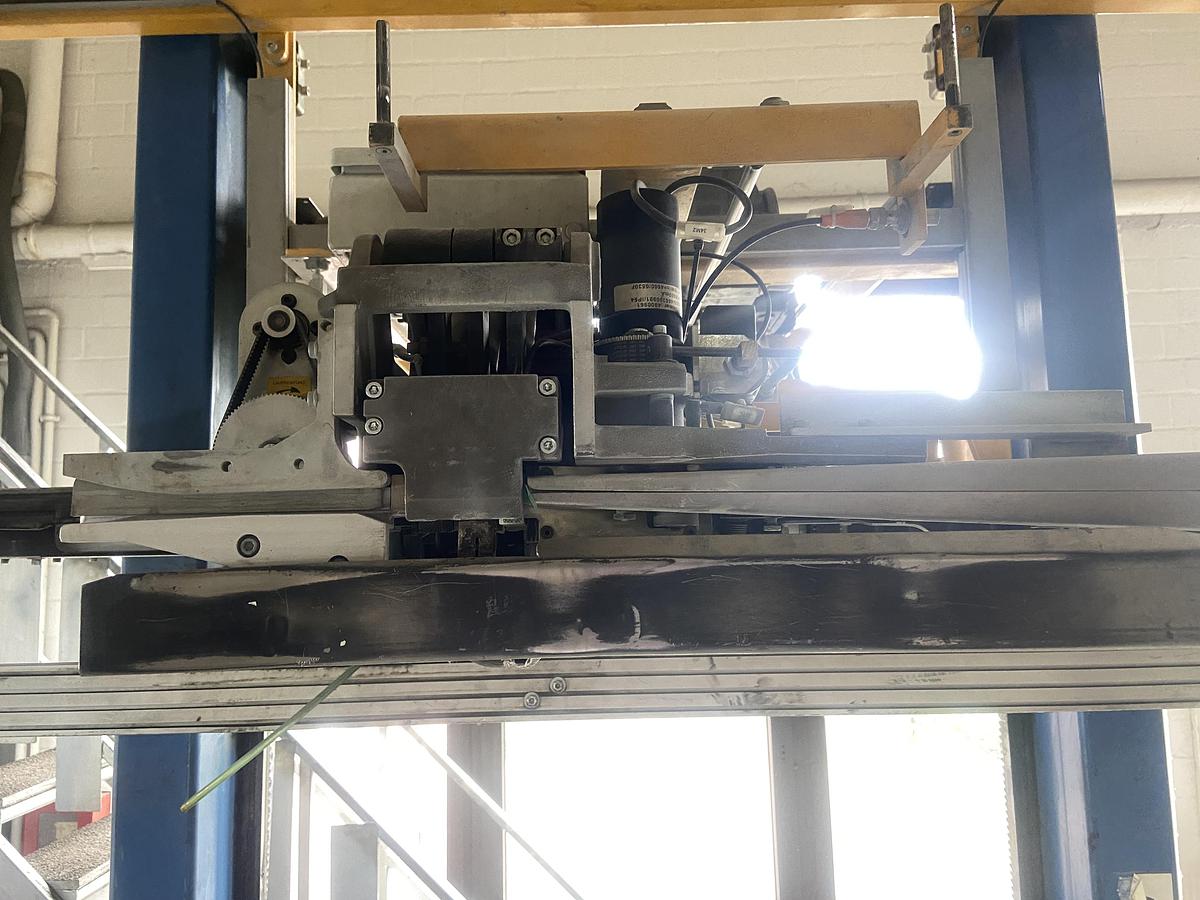

Der schwimmend gelagerte Umreifungskopf sorgt für eine gleichmäßige Bandspannung um das Packstück

Indexierkopf:

Horizontalhub: Max. 320 mm

Geschwindigkeit: ca. 100 mm/s

Verschlusstechnik:

Wärmeschweiß-Verschlusssystem für PP und PET, einfache Einstellung

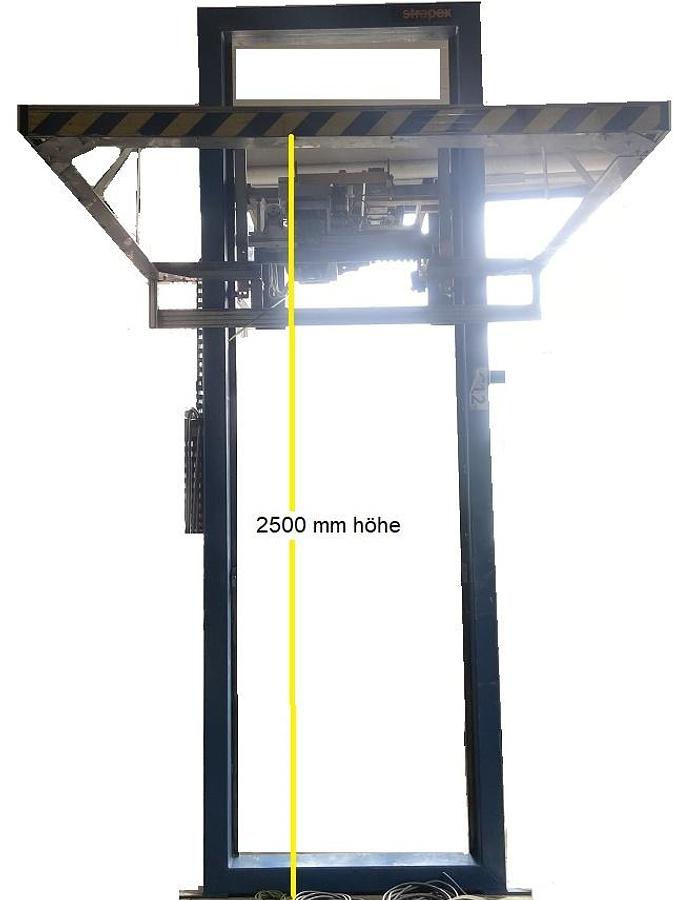

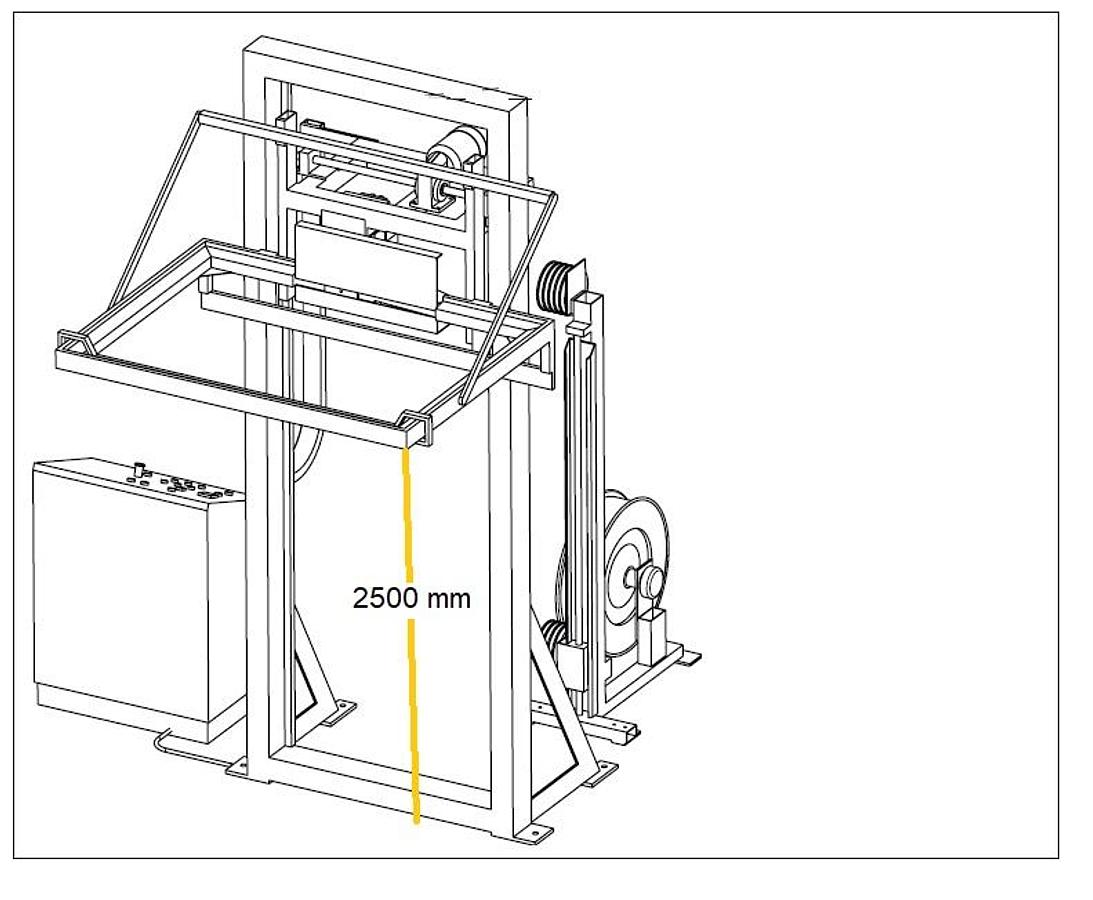

Umreifungshöhen:

250–2100 mm

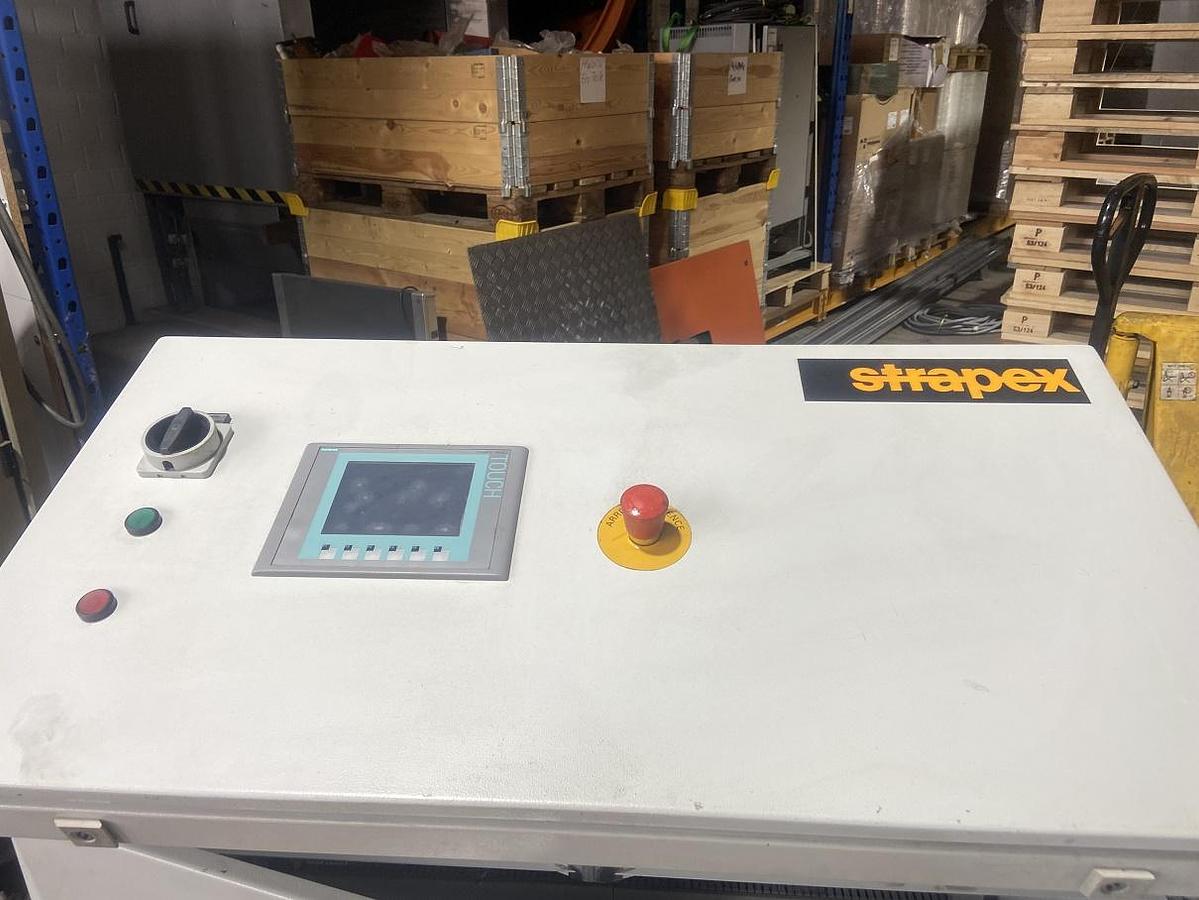

Bedienpult:

Mensch-Maschine-Schnittstelle (HMI):

Hauptschalter und Not-Aus-Taster

Tasten für verschiedene Startfunktionen

Wahlschalter für Maschinenmodus und Programm

Potentiometer zur Auswahl der Bandspannung

Kontrollleuchten für Maschinenstatus

Numerische Anzeige für Maschinenzustand

Standard-Umreifungsprogramme:

Durchlaufmodus: 1–9 Programme, wählbar über Wahlschalter am Bedienpult oder über 4 Eingänge mit BCD-Code von einer externen Steuerung

Bis zu 6 Umreifungspositionen pro Programm, programmierbar über die Teach-In-Funktion

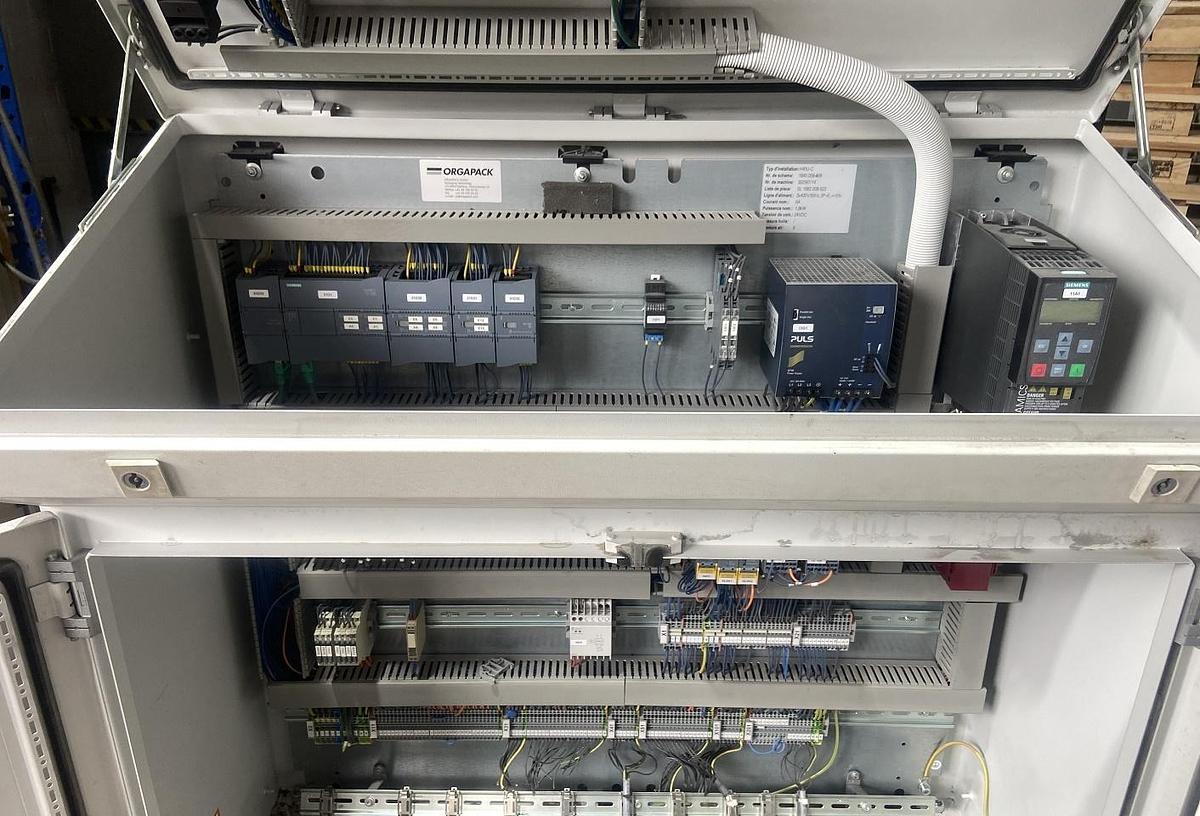

Steuerungssystem:

SPS: Simatic S7-300

Verwendbare Materialien:

Polyester (PET):

Breite: 9, 12, 16 mm

Dicke: 0,56–0,8 mm

Polypropylen (PP):

Breite: 12–16 mm

Dicke: 0,65–0,85 mm

Schnittstelle und Signalübertragung:

Alle Signale für den Austausch müssen potenzialfrei sein

Eingangssignale:

Start des ausgewählten Umreifungsprogramms

Bestätigung: Förderband ist nicht in Bewegung

Externe Auswahl des Umreifungsprogramms per BCD-Code

Externer Not-Aus aktiviert

Externe Sicherheitsfreigabe (Lichtschranken, Zugangstüren etc.)

Ausgangssignale:

Umreifungsprogramm abgeschlossen

Förderbandbewegung freigegeben

Not-Aus an der Umreifungsmaschine aktiviert
